發布日期:2010.09.18
分解電話線網橋及原理
WD-E85M電話線網橋是怎么做到在2公里內用電話線就可以送輸網絡數據的呢?它的里面究竟隱藏了什么秘密，接下來我們就拆開它的內部看看它的構造。

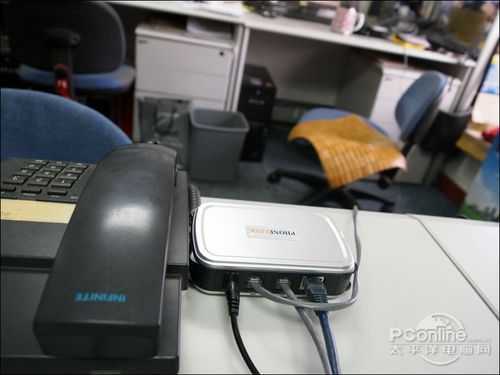

WD-E85M電話線網橋很像ADSL貓
外表看去，WD-E85M電話線網橋其實很像ADSL貓，它的工作方式也和ADSL貓類似。話音信號使用20Hz～3.4KHz的頻段，XDSL（含ADSL）使25Khz ~ 1.1Mhz的頻段，WD-E85M電話線網橋使用4.3-20.9MHZ的頻段，所以在使用WD-E85M電話線網橋傳送網絡數據時并不會干擾電話話音業務的使用。

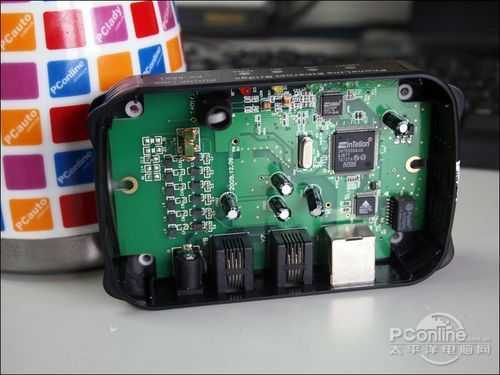

WD-E85M電話線網橋的內部結構很簡單
拆開來看WD-E85M電話線網橋的結構很簡單，主要有二大塊區域構成，Atheros InTellon的高速電力線芯片INT5500集成電力線MAC / PHY的收發器，它的同伴INT1200是模擬前端集成電路。INT5500CS芯片組完全符合的HomePlug ? 1.0規范，并能在電話線、電力線、CCTV同軸電纜上提供高達85 Mbps的數據傳輸能力。

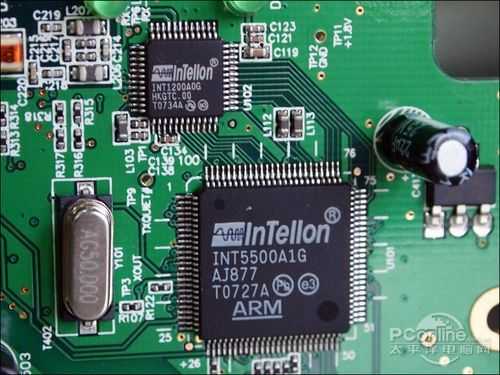

INT5500CS芯片組
下面這個區域就是電話線網橋的以太網部分，它由一個開關和一個ALTIMA AC101芯片組成，提供最高10/100Mbps的網絡帶寬。

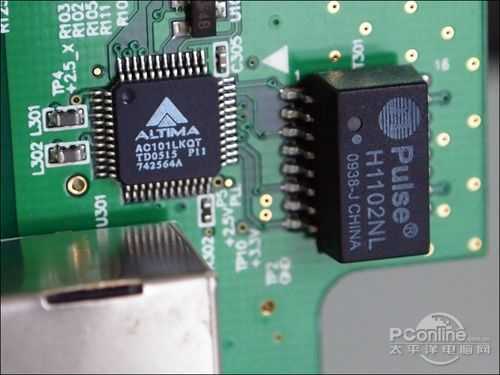

10/100Mbps 速率的ALTIMA AC101芯片
電話線網橋WD-E85M理論最高能提供85Mbps的網絡帶寬，理論最遠可以達到1.5公里的傳輸距離，在實際應用中，使用0.5mm的銅芯電話線可以達到1公里的傳輸距離。
