發布日期:2011.11.24
二、拓撲電路：拓撲電路的種類決定了電源的轉換效率。如果說PFC電路是為國家節約能源的話，那么拓撲電路就是為用戶自己節約電費。
目前市場上的電源主要采用三種拓撲電路，分別是半橋、正激和全橋。其中半橋拓撲因為方案成熟原因，占據了大部分市場，但它的劣勢也相當明顯，就是轉換效率低；正激則分為單管正激和雙管正激兩種。它主要出現在300W-400W的中高端電源上，可顯著提高電源的轉換效率，例如通過80Plus認證的電源就主要采用正激拓撲為主；全橋則主要應用在400W以上、80PLUS級別產品，因為在高功耗情況下，正激拓撲很難保證轉換效率依然保持在80%以上。

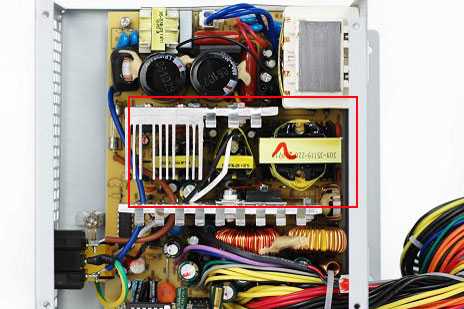

紅框所示三個變壓器可看作是半橋拓撲的標志（黑熊450）

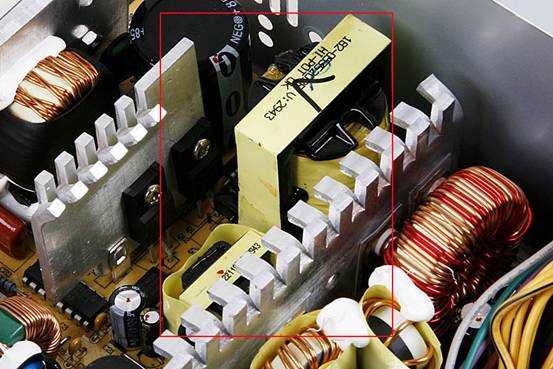

雙管正激拓撲電路，散熱片之間只有兩個變壓器（省電王A6）
當然，也并非“只有兩個變壓器”就一定是雙管正激。例如全橋拓撲也只有兩個變壓器，只是全橋拓撲一般用在超過400W的大功率電源上，而400W以下則主要采用雙管正激（和半橋）。另外全橋拓撲的兩個變壓器旁邊還配備了四個開關管，結構更復雜。
從節電結果來看，PFC電路和拓撲電路分別影響著市電電網和個人用電量。例如整機功耗為300W時，以80%的轉換效率來算，電源的輸入功率為375W（300W/80%），用戶需要以375W來掏電費。如果此時功率校準因素為0.9的話，那么市電需要消耗417W（375W/0.9），也就是說國家需要為浪費的42W“埋單”；如果校準因數只有0.7，那么在電網中浪費的電力就高達160W。因此，無論功率校準因數也好，轉換效率也罷，都直接影響著主機對電能的需求，和國家發電量有莫大的關系。
從為國家節約能源并減少排放二氧化碳的利益出發，電源的節能前景需求已經越來越清晰。為此，榮盛達最新推出的省電王A6就把原來黑熊450的被動PFC改進為主動PFC，并把后者的半橋拓撲改進為雙管正激拓撲，既節約了個人用戶的電費開支，也為國家電網節省了不必要的損耗。
