發布日期:2016.07.07
●揭開ATX電源內部面紗
PC電源的基本作用就是將交流電網的電能轉換為適合各個配件使用的低壓直流電供給整機使用。ATX類電源總共有六路輸出，分別是+5V，-5V，+12V，- 12V，+3.3V及+5VSB。PC電源采用的是開關電路技術，就是把交流電首先整流為300V左右的高壓直流電，然后通過半導體開關電路變成連續的脈沖，再經變壓器隔離降壓及輸出濾波后變?yōu)榈蛪旱闹绷麟姟?/P>
輸出電壓的穩定則是依賴對脈沖寬度的改變來實現，這就叫做脈寬調制PWM。由高壓直流到低壓多路直流的這一過程也可稱DC-DC變換，是開關電源的核心技術。采用開關變換的顯著優點是大大提高了電能的轉換效率，典型的PC電源效率為70—75%，而相應的線性穩壓電源的效率僅有50%左右。

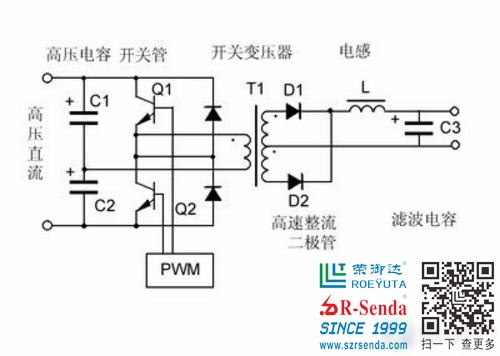

電源工作原理圖
濾波電路
市電以及經過電源變壓后的電流是一個50Hz的正弦交流（正弦：按正弦規律隨時間變化的交變電流；交流：大小和方向隨時間做周期性變化的電流），需要整流濾波電路進行修正。
1.EMI濾波
DIY市場上銷售的所有的優質電源中，都有兩道EMI濾波電路，其中一路在電源插座處，另外一路在電源的PCB板上，這兩道EMI電路，可以很好地濾除電網中的高頻雜波和同相干擾電流，另外，EMI電路也能夠把電源中產生的電磁輻射削減到最低限度，使泄漏到電源外的電磁輻射量不至于對人身或其它設備造成不良影響。

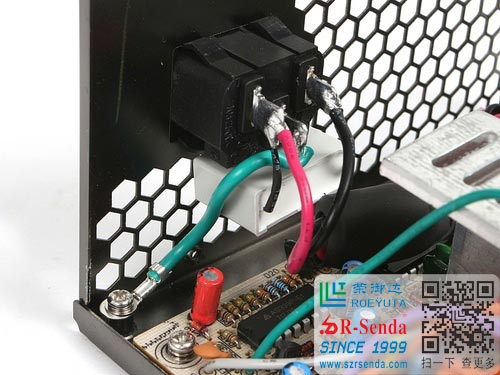

一級EMI濾波電路

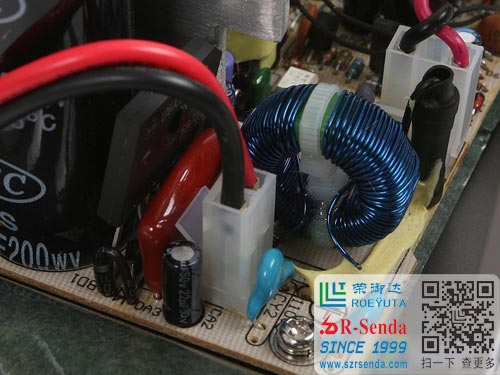

二級EMI濾波電路
從理論上講，如果設計合理的話，一個EMI濾波電路也能達到良好的效果，但這也為了一些廠家偷工減料提供了便利，出于成本考慮，省掉了第一道EMI，至于是否達到電磁輻射的要求，那就是一個疑問了。一些朋友在用胳膊或手背觸摸機箱時，會有輕微的觸電感，這也是因?yàn)槭褂昧撕蠩MI濾波電路的電源的緣故，沒有EMI電路的偽劣電源，反而不會產生觸電的感覺。
