發布日期:2010.03.02
|

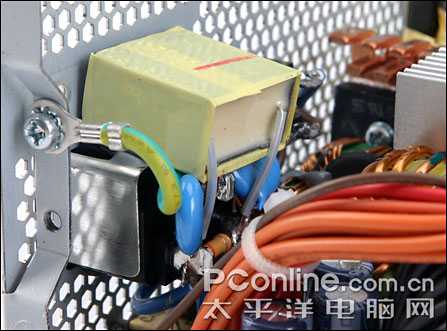

1、220交流電進入電源，首先經過扼流線圈和電容，濾除高頻雜波和同相干擾信號。這些扼流線圈和電容就組成了一級EMI濾波電路。
2、通過一級EMI電路后，再由電感線圈和電容組成的二級EMI電路進一步濾除高頻雜波。
PFC(Power Factor Correction)即“功率因數校正”，主要用來表征電子產品對電能的利用效率。功率因數越高，說明電能的利用效率越高。通過CCC認證的PC電源，都必須增加PFC電路。PFC電路一般設計在第二層濾波之后，全橋整流電路之前，它在增流濾波電路中有著非常重要的作用，可以在把交流電轉換為直流時提高電源對市電的利用率，減少電能損耗，同時使用PFC能減少電源對市電和其它電器的干擾。

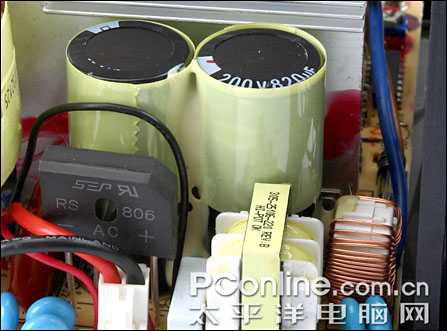

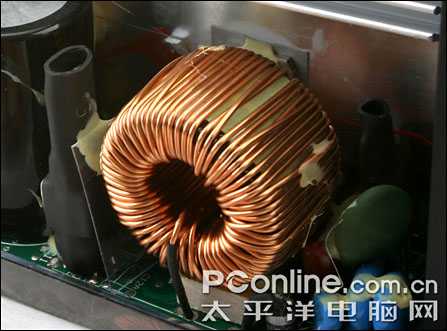

PFC電路一共有兩種，一種是無源PFC(也稱被動式PFC)，它一般采用電感直接串聯在整流電路中，成本較低，但EMI性能也較差，功率因數一般只有70％左右；另一種是有源PFC(也稱主動式PFC)，采用完整的開關轉換器電路設計，能讓整流電壓不隨市電變化而波動，功率因數可高達99％，但是相對成本也高出許多。主動式PFC輸入電壓可以從90V到270V，功率因數高，并具有低損耗和高可靠等優點；可用作輔助電源，而不再需要輔助電源變壓器，輸出DC電壓紋波很小，因此采用主動式PFC的電源不需要采用很大容量的濾波電容。 |
